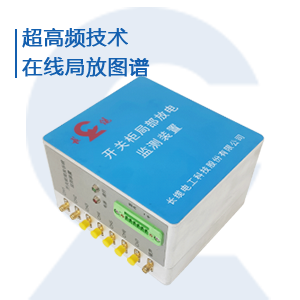

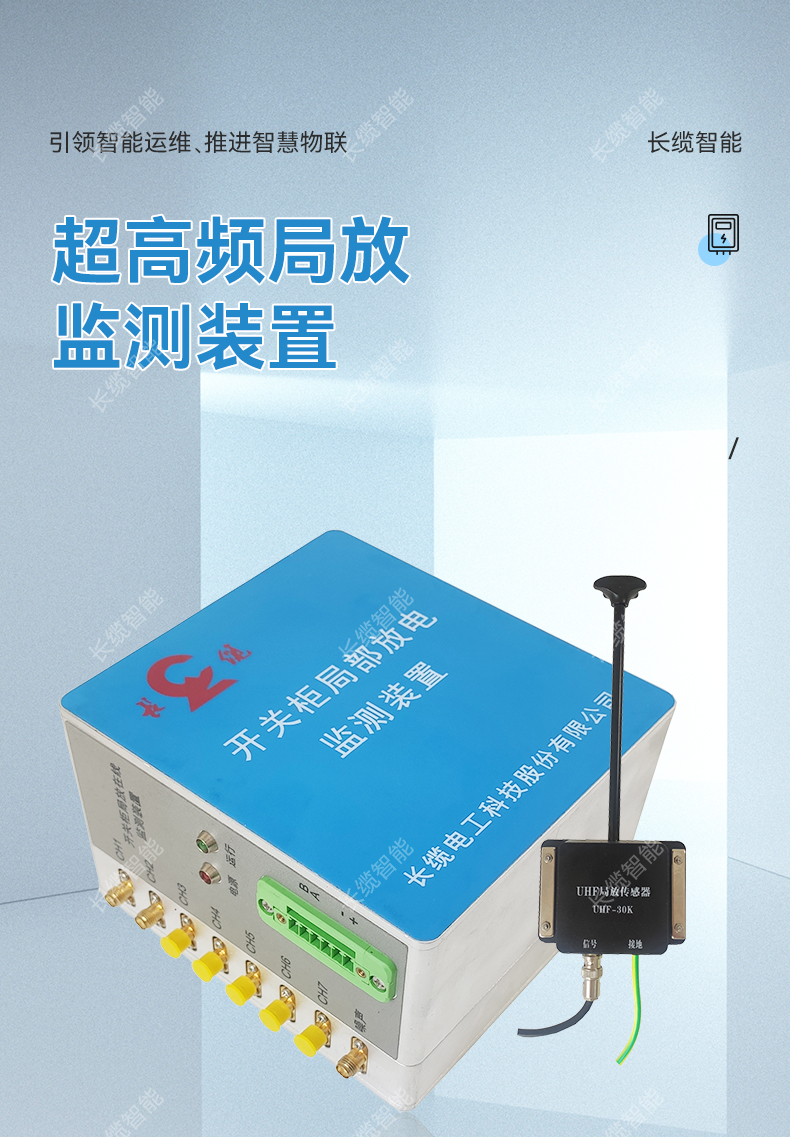

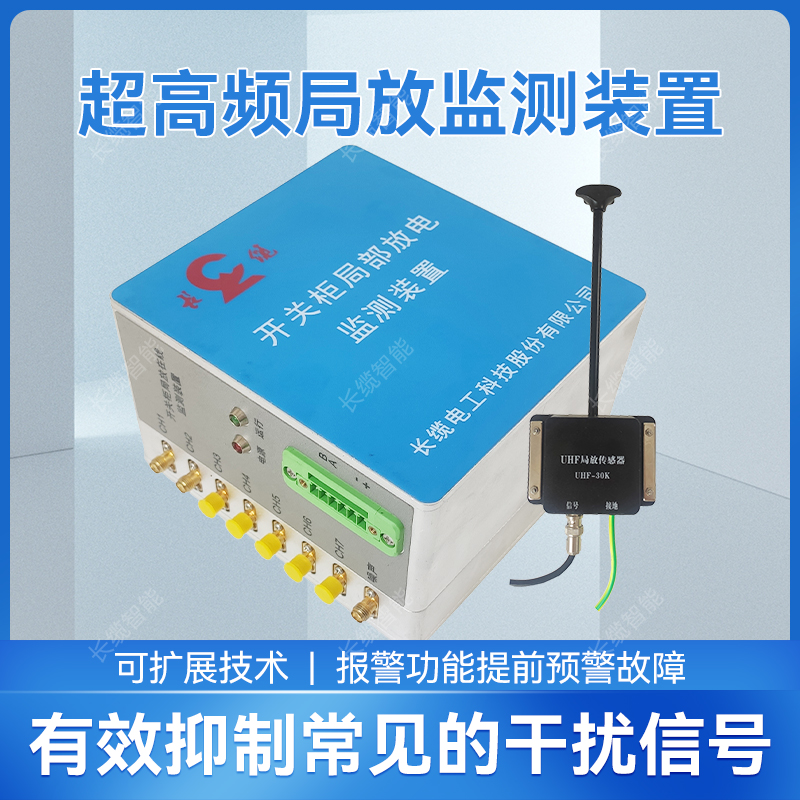

超高頻局放監測裝置


局部放電超高頻監測技術(UHF)是一種非接觸的監測方法，依據“場”的原理，他通過天線傳感器接收局部放電過程中輻射的超高頻電磁波，從而實現局部放電的檢測。該局部放電在線監測系統適用于10kV及以上電壓等級環網柜／開關柜及其內部高壓設備的局部放電監測，能實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置，及時發現所監測設備...












    UHF Partial Discharge Monitoring
    超高頻局放監測裝置

    局部放電超高頻監測技術(UHF)是一種非接觸的監測方法，依據“場”的原理，他通過天線傳感器接收局部放電過程中輻射的超高頻電磁波，從而實現局部放電的檢測。該局部放電在線監測系統適用于10kV及以上電壓等級環網柜／開關柜及其內部高壓設備的局部放電監測，能實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置，及時發現所監測設備的絕緣缺陷，并為其評估絕緣老化程度提供依據。


    Characteristic
    產品特點

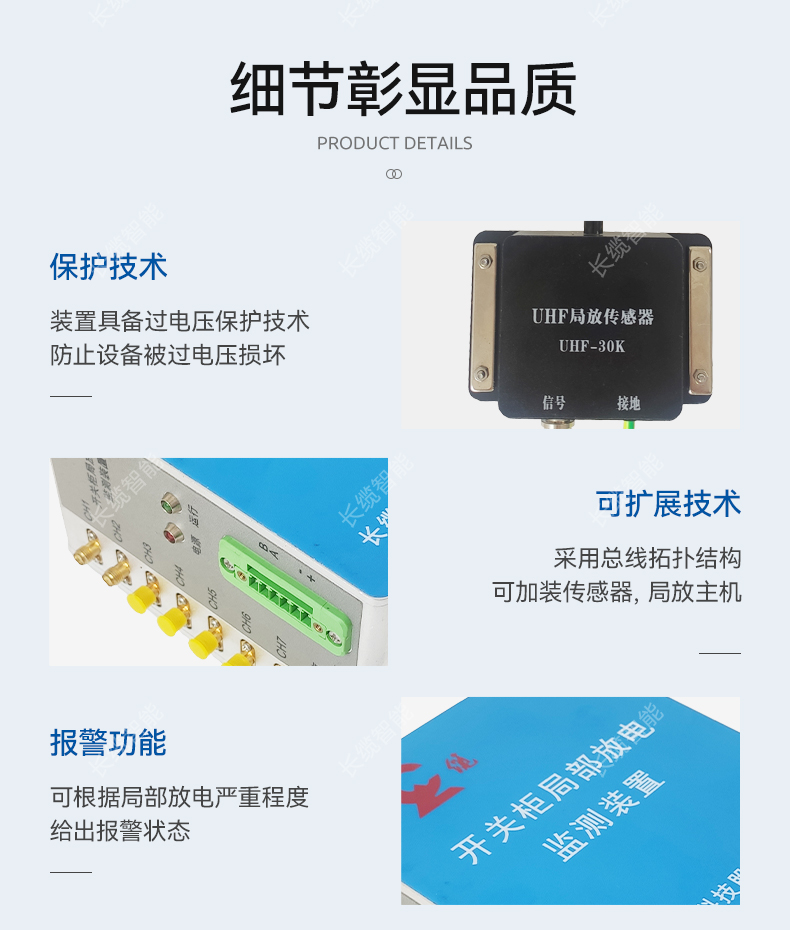

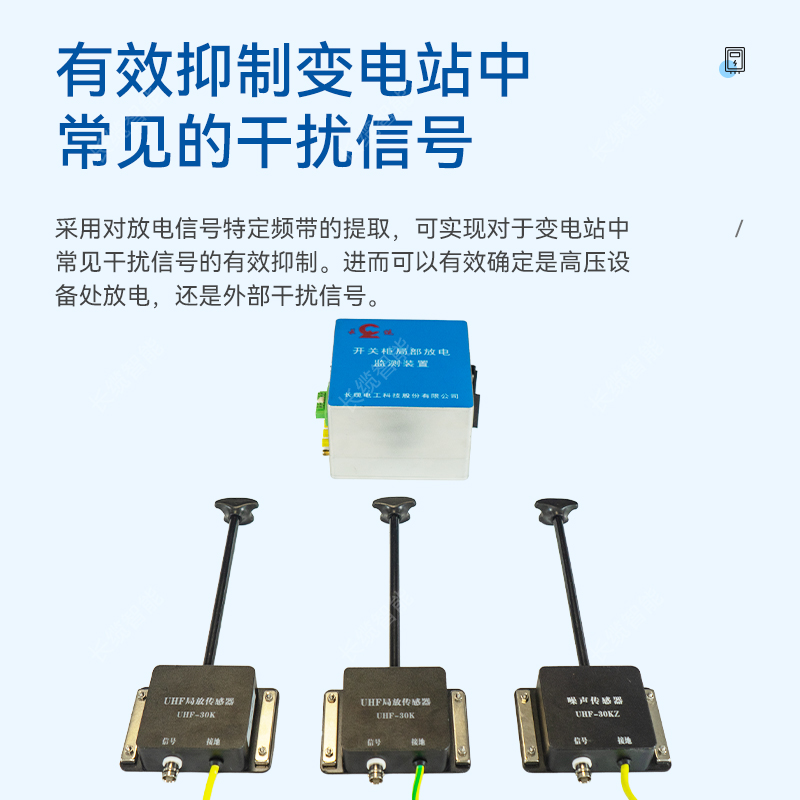

    ? 采用對放電信號特定頻帶的提取，可實現對于變電站中常見干擾信號的有效抑制。進而可以有效確定是高壓設備處放電，還是外部干擾信號。

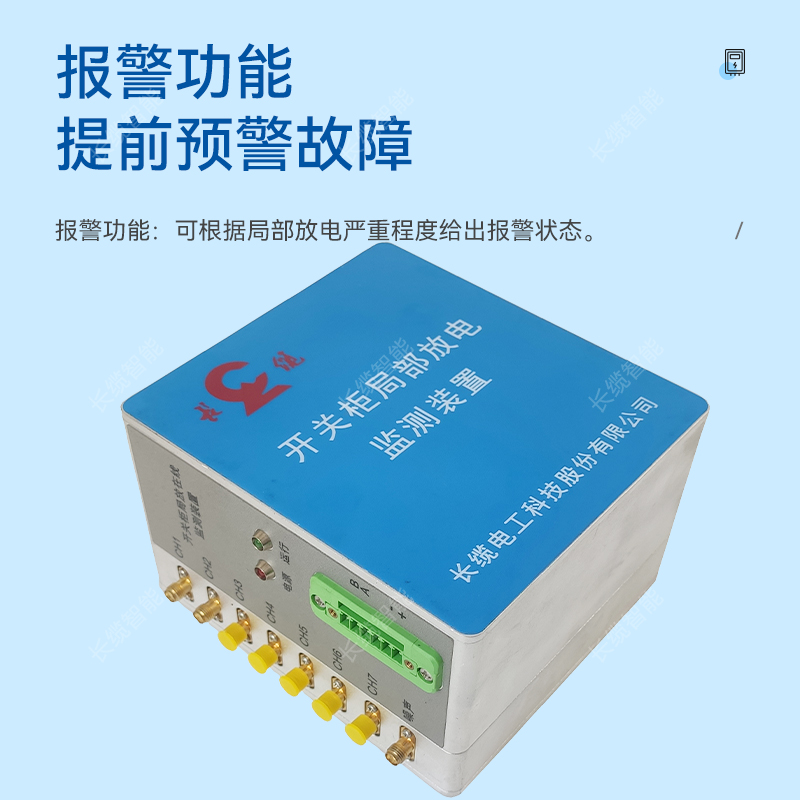

    ? 報警功能：可根據局部放電嚴重程度給出報警狀態。

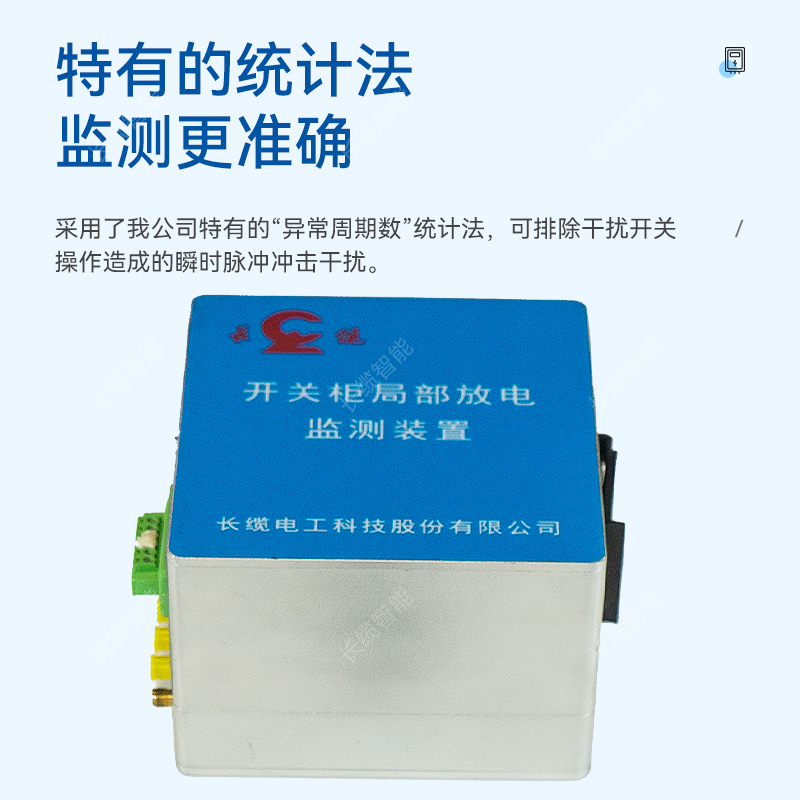

    ? 局放監測子系統采用了我公司特有的“異常周期數”統計法，可排除干擾開關操作造成的瞬時脈沖沖擊干擾。開關操作產生的沖擊電磁波—般在個別工頻周期只出現1-5次，并目這種異常周期都比較單—，通過統計這種異常周期數，即可判別是開關操作還是局部放電信號。
    ? 局放監測子系統的所有傳感器采用單根數字總線和供電一體化多芯電纜進行連接，具有最小化的布線數噩，極大減少在環網柜呏關柜上的走線數量和復雜程度，監測設備對原設備的影響降到了最低。




    Parameter

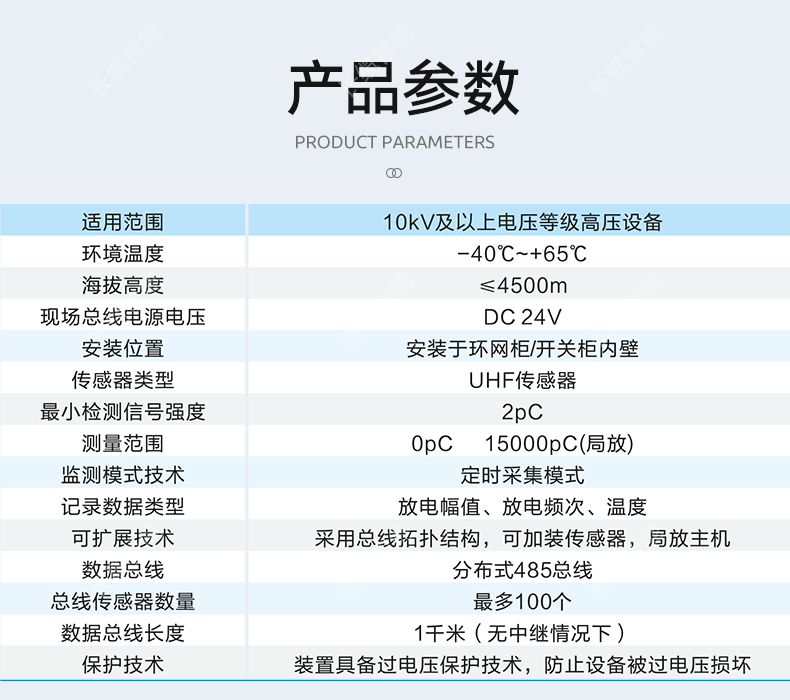

    產品參數




    Material Object
    產品實拍
